Проблемы реле стартера ЗИЛ 130

Тема в разделе "Электрооборудование", создана пользователем ВладимирЕкатеринбург, 11 окт 2016.

  1. ВладимирЕкатеринбург

    ВладимирЕкатеринбург Салага

    Сообщения:
    7
    Симпатии:
    4
    Адрес:
    Екатеринбург
    Автомобиль:
    зил 130
    Имя:
    Владимир
    Вообщем купил ЗИЛ 130 , весной маленько замученный но приехал своим ходом , кабина была гнилая насмерть сидеть страшно было , купил другую кабину на ней приборы стоят камазовские ну я решил свои приборы ставить , перекинул проводку и теперь не могу подсоединить реле стартера 5ти контактное помогите пожайлуста по схеме вроде делаем но с ключа не реагирует реле меняли , на другое объясните что куда прикрутить реле 5ти контактное

  2. пронин

    пронин Знаток

    Сообщения:
    632
    Симпатии:
    180
    Адрес:
    Челябинская область
    Автомобиль:
    зил554
    Имя:
    сергей
    А трамблер бескотактный?Есть реле сартера двух видов-5 и 4-х контактные.У меня с бсз стоит 5-контактное,разбирал донора с контактным зажиганием-там 4х контактное,может под него схему соединения надо?

  3. Oleg65

    Oleg65 Убежденный автомобилист Команда форума

    Сообщения:
    7.418
    Симпатии:
    2.609
    Адрес:
    Майкоп
    Автомобиль:
    ЗиЛ-4331 509+9ст
    Имя:
    Олег
    На реле, что 4-х, что 5-и контактных, выводы маркированы и схемы подключений одинаковы. Один "лишний" вывод соединяется со средней клеммой вариатора (на стартерах прежних выпусков, где использовалось реле 4-х контактное, был специальный вывод на эту же клемму вариатора).
    Сделано так, чтобы в момент запуска из-за "проседания" напряжения в сети не оставить катушку зажигания на голодном пайке (питание в этот момент идет через одно сопротивление, а не через два, как обычно).
    Если коммутатор на БСЗ 131.3734, то вариатор не ставится, этот дополнительный вывод с реле не используется. Поставьте свое 4-х контактное по той же схеме, как было до этого.

    чебуратор нравится это.
  4. ВладимирЕкатеринбург

    ВладимирЕкатеринбург Салага

    Сообщения:
    7
    Симпатии:
    4
    Адрес:
    Екатеринбург
    Автомобиль:
    зил 130
    Имя:
    Владимир
  5. ВладимирЕкатеринбург

    ВладимирЕкатеринбург Салага

    Сообщения:
    7
    Симпатии:
    4
    Адрес:
    Екатеринбург
    Автомобиль:
    зил 130
    Имя:
    Владимир
    зажигание контактное , я и ставлю которое стояло

  6. Рамир

    Рамир Слесарь-Водитель Команда форума

    Сообщения:
    3.182
    Симпатии:
    741
    Адрес:
    Екатеринбург
    Автомобиль:
    ЗиЛ 433360 двс 509
    Имя:
    Сергей
    могу подарить 2 коммутатора тк 102 и катушку б114.всё рабочее

  7. ВладимирЕкатеринбург

    ВладимирЕкатеринбург Салага

    Сообщения:
    7
    Симпатии:
    4
    Адрес:
    Екатеринбург
    Автомобиль:
    зил 130
    Имя:
    Владимир
    о земляки)) не откажусь

  8. ВладимирЕкатеринбург

    ВладимирЕкатеринбург Салага

    Сообщения:
    7
    Симпатии:
    4
    Адрес:
    Екатеринбург
    Автомобиль:
    зил 130
    Имя:
    Владимир
    вот что получается qL8MmNaPbaU.jpg

    Сашко, чебуратор и Рамир нравится это.
  9. ВладимирЕкатеринбург

    ВладимирЕкатеринбург Салага

    Сообщения:
    7
    Симпатии:
    4
    Адрес:
    Екатеринбург
    Автомобиль:
    зил 130
    Имя:
    Владимир
  10. Oleg65

    Oleg65 Убежденный автомобилист Команда форума

    Сообщения:
    7.418
    Симпатии:
    2.609
    Адрес:
    Майкоп
    Автомобиль:
    ЗиЛ-4331 509+9ст
    Имя:
    Олег

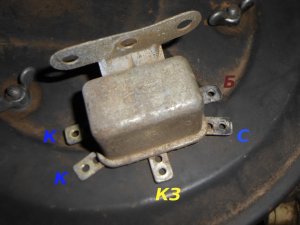

    Копипаста из сети:
    То есть, замком зажигания вы замыкаете цепь питания катушки, срабатывает электромагнит, и "+" с батареи поступает на стартер.

    Рамир нравится это.
